產品特點：
支持6/7/8/9 th Intel Core（i3/i5/i7）桌面級處理器
支持1866/2133/2400/2666MHz DDR4內存，容量最大64.0GB
支持CRT、DP1.2，HDMI2.0a顯示、可實現三顯示輸出，
2~4xRS-232，4xRS-232/422/485
2~6xLANA（4個可選POE）
4xUSB3.0，4xUSB2.0
1xPCIe X16或1xPCI
BACP-2170是一款采用LGA1151 CPU Socket 基于Intel Q170芯片組設計的高性能、高可靠工業級6~10個串口（4個RS-232/422/485串口），2~6個網口（4個支持POE功能），1個擴展插槽。采用工業級PCB及工業級電阻電容極大的提高整板的穩定性。VGA，DP1.2，HDMI三種顯示輸出，可實現任意雙顯示輸出，1xPCI或PCIE X16插槽可滿足絕大數客戶的需求。該產品廣泛用于智能AI，智能交通，環境檢測等行業。
CPU
LGA1151支持6/7/8/9 th Intel® Core（i3/i5/i7）、奔騰、賽揚系列(建議=<TDP 65W)
芯片組
Intel Q170
系統內存
2x260Pin DDR4 SO-DIMM插槽，支持1866/2400/2666MHz DDR4，最大64.0GB
顯示輸出
CRT(Max:1920x1200 @ 60Hz)
DP1.2(Max:4096x2304 @ 60Hz)
HDMI2.0a(Max:4096x2160 @ 60Hz)顯示
可以實現任意雙顯示輸出，HDMI2.0a和DP1.2支持雙4K @60Hz超高清顯示輸出
擴展接口
1 x Mini PCIE 擴展插槽(可選擇 支持 Mini PCIE X1 設備 或 4G SIM卡設備)
1 x PCI或PCIE X16擴展插槽（二選一）
以太網
2 x Intel 10/100/1000Mbs網卡(I219-V/LM x 1 、I211-AT x 1),支持PXE、 WOL功能
4 x Intel 10/100/1000Mbs網卡POE(I211-AT),支持PXE、 WOL功能，可選不帶POE功能。
音頻
1 x ?3.5 PhoneJack音頻輸出接口、1x ?3.5 PhoneJack MIC接口
存儲
1 x 7+15Pin SATA III接口(2.5" SATA位）;1 x mSATA; 1 x 7Pin SATA3.0
USB
4 x USB3.0接口，2 x USB2.0接口,1 x USB2.0端口（內部）
串口
2或6 x RS-232標準DB9串口（COM5~COM10）；
4 x RS-232/422/485串口（COM1~COM4）；
注：RS-485支持硬件自動數據流向控制，以上串口均為非隔離型串口
其他接口及功能
1 x PS/2鼠標/鍵盤接口；
硬件強制上電自動開機功能(用戶可根據需要設置PSJ1位接針狀態）；
256級看門狗定時器;
1 x LPT（并口）接針、1 x 16-Bit GPIO接針
1個外部2針間距5.08mm接線端子，支持遠程開關機控制。
電源輸出
110~240V AC,220W或12V～24VDCDC 12V～24V電源輸入
外殼組成
鋁合金壓鑄外殼
顏色
鐵灰色
尺寸
483mm x 310mm（含把手） x 88mm (W x D x H)
工作環境
溫度：-20°C～60°C(要求寬溫存儲設備)
濕度：5%～95%（非凝結狀態）
儲存環境
溫度：-40°C～80°C
濕度：5%～95%（非凝結狀態）
訂購型號
參數說明

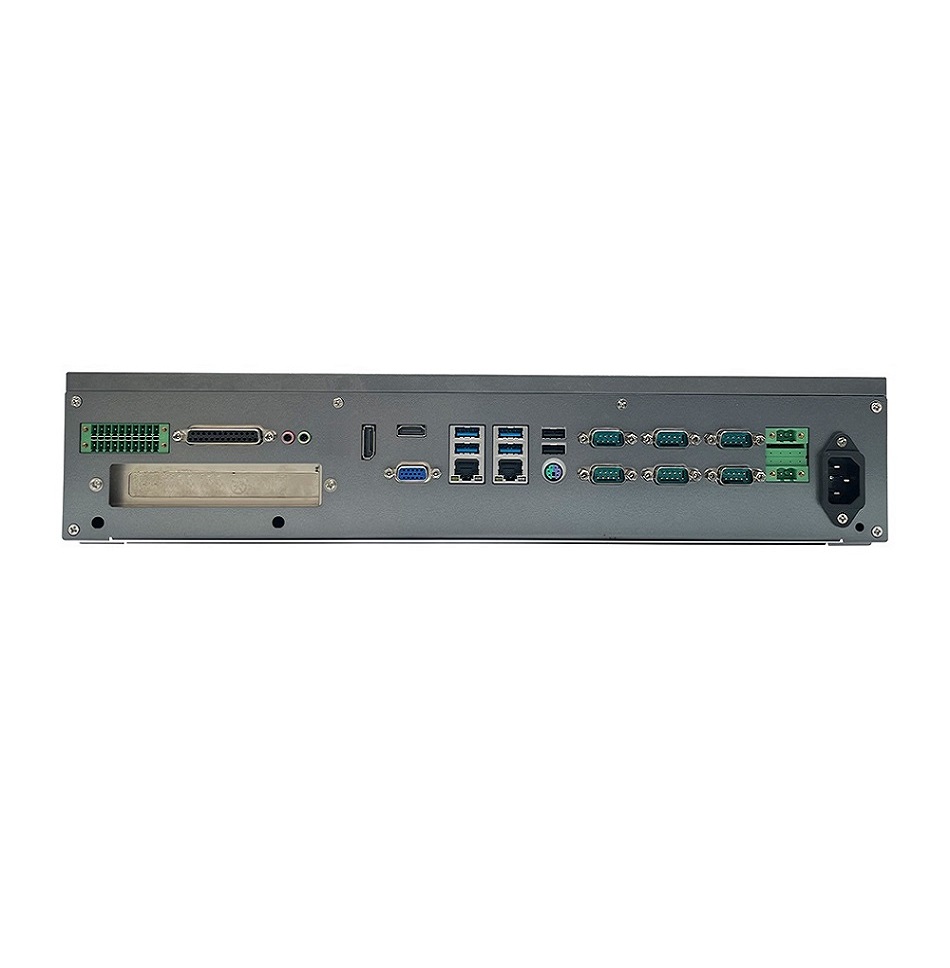

BACP-2170
4xUSB3.0，2xUSB2.0，2xLAN，6xCOM，PCI或PCIE X16擴展槽位【CPU內存可選購】

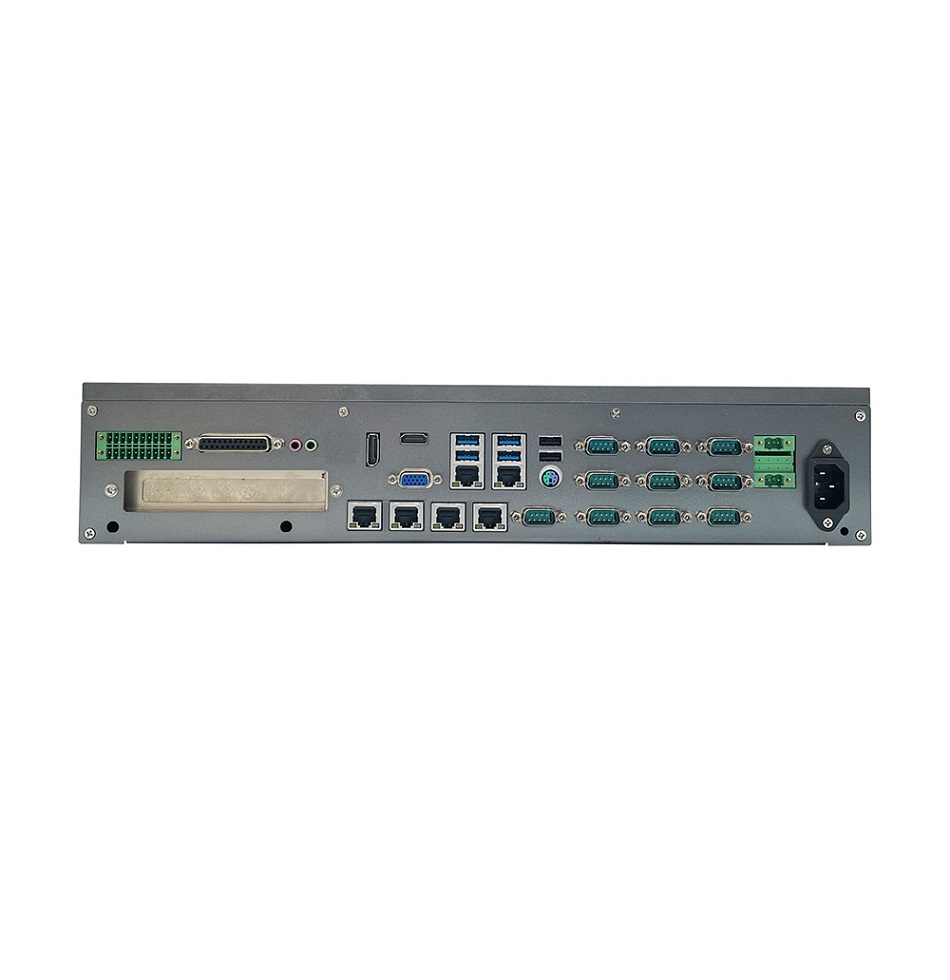

BACP-2170-10C
4xUSB3.0，2xUSB2.0，6xLAN（4*支持POE）,10xCOM，PCI或PCIE X16擴展槽位【CPU內存可選購】
