產品特點：
LGA1151 CPU座，支持6/7/8/9 th Intel Core（i3/i5/i7）桌面級處理器；
DDR4內存插槽，支持1866/2133/2400/2666MHz頻率，容量最大64.0GB；
支持CRT、DP1.2、HDMI2.0a顯示、可任意雙顯示輸出，HDMI2.0a和DP1.2支持雙4K @60Hz顯示輸出；
2xRS-232，4xRS-232/422/485，串口最多可選10個；
4xUSB3.0，5xUSB2.0；
擴展插槽：1*PCIE X16或PCI；
鋁合金壓鑄外殼，被動散熱；

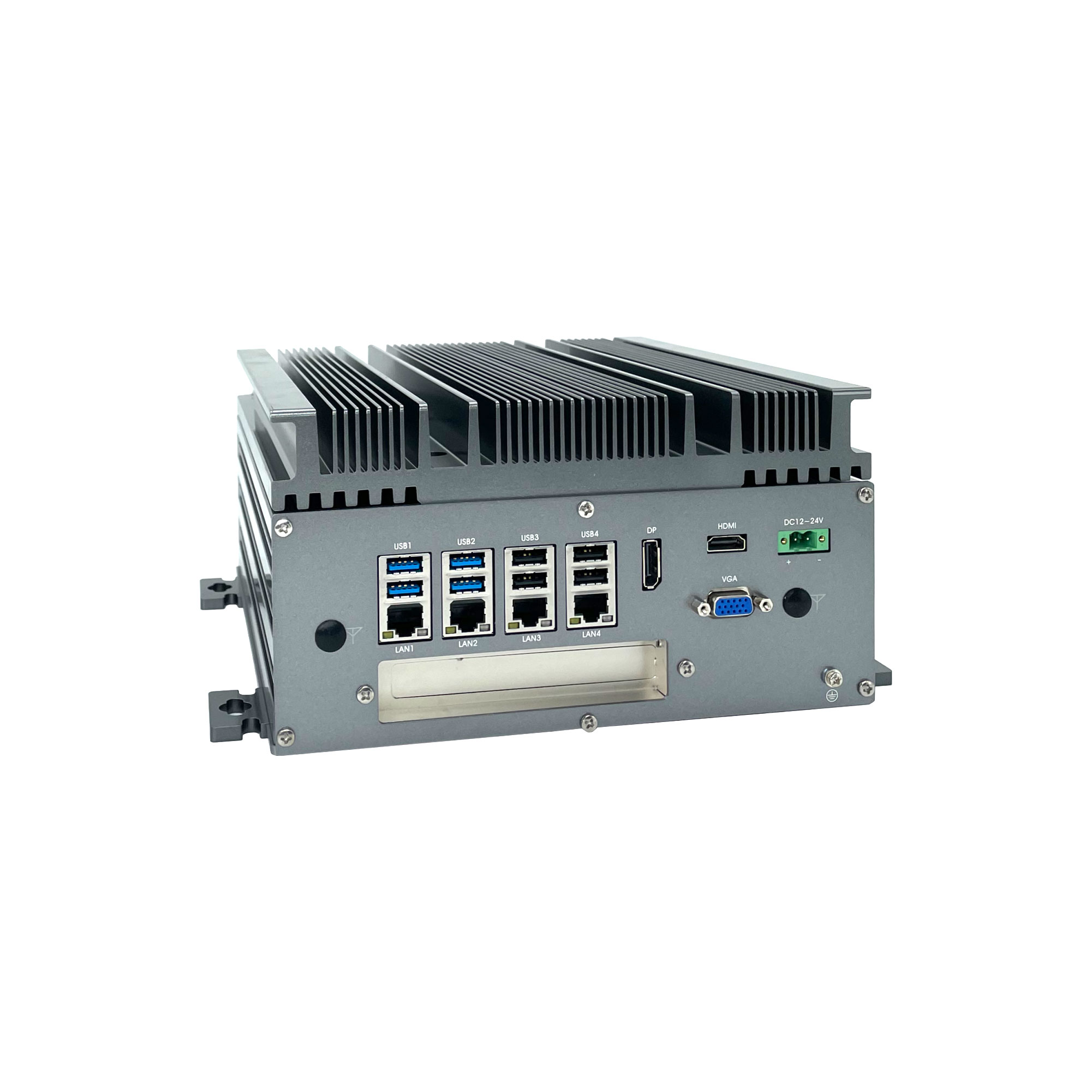

ABOX-7717是一款采用LGA1151 CPU Socket基于Intel H110芯片組設計的高性能、高可靠工業級6~10個串口，4網口，1個PCIE X16或PCI擴展插槽，無風扇整機。整機采用全鋁合金壓鑄外殼，以被動式散熱進行散熱。DP，HDMI，VGA，三種顯示輸出，可實現任意雙顯示輸出，DP及HDMI支持雙4K 60Hz超高清顯示。DC12V~24V供電，該產品廣泛用于智能交通，機器視覺，自動化工廠，環境檢測等行業。

CPU	LGA1151支持6/7/8/9 th Intel® Core（i3/i5/i7）、奔騰、賽揚系列(建議=<TDP 65W)
芯片組	Intel H110
系統內存	2x260Pin DDR4 SO-DIMM插槽，支持1866/2400/2666MHz DDR4，最大64.0GB
顯示輸出	CRT(Max:1920x1200 @ 60Hz) DP1.2(Max:4096x2304 @ 60Hz) HDMI2.0a(Max:4096x2160 @ 60Hz)顯示 可以實現任意雙顯示輸出，HDMI2.0a和DP1.2支持雙4K @60Hz超高清顯示輸出
擴展接口	1 x Mini PCIE 擴展插槽(可選擇 支持 Mini PCIE X1 設備 或 4G SIM卡設備) 1 x PCIE X16/PCIE X4/PCI【注：三選一】
以太網	4 x Intel 10/100/1000Mbs網卡(I219-V x 1 、I211-AT x 3),支持PXE、 WOL功能
音頻	1 x ?3.5 PhoneJack音頻輸出接口、1x ?3.5 PhoneJack MIC接口
存儲	1 x 7+15Pin SATA III接口(2.5" SATA位）;1 x mSATA; 2 x 7Pin SATA3.0
USB	4 x USB3.0接口，5 x USB2.0接口

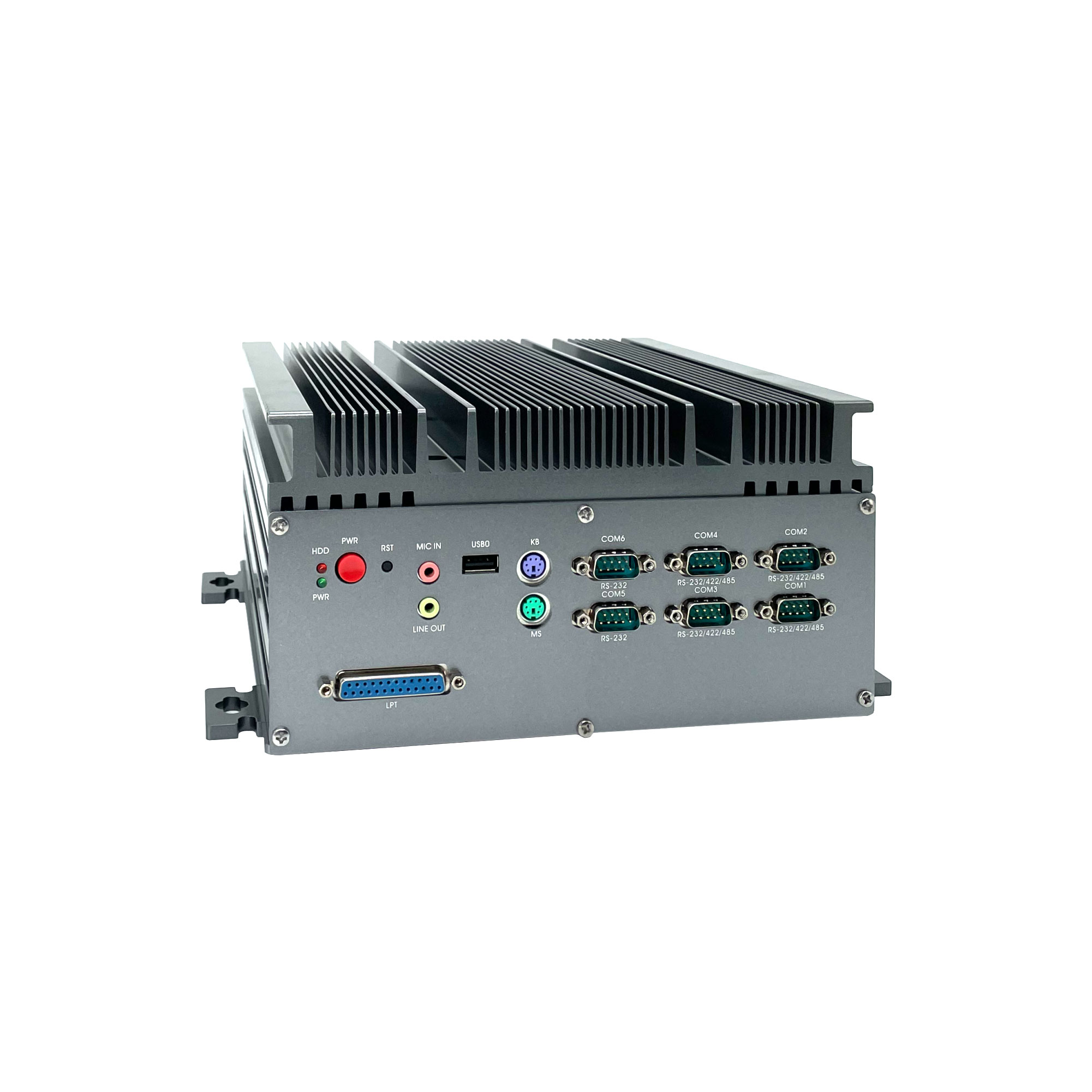

串口	2 x RS-232標準DB9串口（COM5~COM6）或6 x RS-232標準DB9串口（COM5~COM10）； 4 x RS-232/422/485串口（COM1~COM4）； 注：RS-485支持硬件自動數據流向控制，以上串口均為非隔離型串口
其他接口及功能	1 x PS/2鼠標/鍵盤接口； 硬件強制上電自動開機功能(用戶可根據需要設置PSJ1位接針狀態）； 256級看門狗定時器;  預留功能：1 x LPT（并口）接針、1 x 16-Bit GPIO接針、1 x USB2.0 Wafer
電源輸出	DC 12V～24V電源輸入
外殼組成	鋁合金壓鑄外殼，烤漆前后面板
顏色	鐵灰色

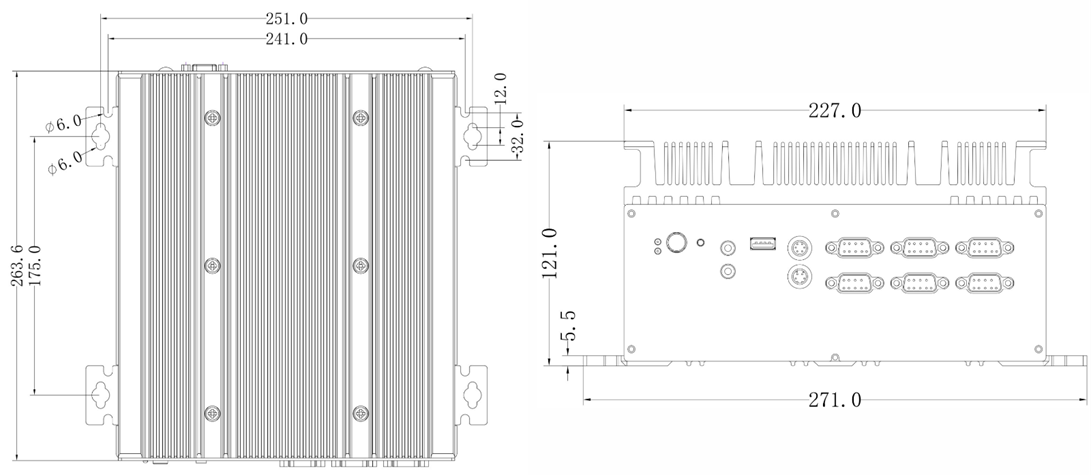

尺寸	271mm x 263.6mm x 121mm (W x D x H)
工作環境	溫度：-20°C～60°C(要求寬溫存儲設備) 濕度：5%～95%（非凝結狀態）
儲存環境	溫度：-40°C～80°C 濕度：5%～95%（非凝結狀態）

訂購型號	參數說明
ABOX-7717	4xUSB3.0，5xUSB2.0，4xLAN，6xCOM，1xPCI擴展槽位【CPU內存可選購】
ABOX-7717L	4xUSB3.0，5xUSB2.0，4xLAN，6xCOM，1xPCI擴展槽位，1xLPT【CPU內存可選購】
ABOX-7717-X16	4xUSB3.0，5xUSB2.0，4xLAN，6xCOM，1xPCIE X16擴展槽位【CPU內存可選購】
ABOX-7717L-X16	4xUSB3.0，5xUSB2.0，4xLAN，6xCOM，1xPCIE X16擴展槽位，1xLPT【CPU內存可選購】
ABOX-7717-10C	4xUSB3.0，5xUSB2.0，4xLAN，10xCOM，1xPCI擴展槽位【CPU內存可選購】
ABOX-7717L-10C	4xUSB3.0，5xUSB2.0，4xLAN，10xCOM，1xPCI擴展槽位，1xLPT【CPU內存可選購】
ABOX-7717-10C-X16	4xUSB3.0，5xUSB2.0，4xLAN，10xCOM，1xPCIE X16擴展槽位【CPU內存可選購】
ABOX-7717L-10C-X16	4xUSB3.0，5xUSB2.0，4xLAN，10xCOM，1xPCIE X16擴展槽位,1XLPT【CPU內存可選購】
更多選擇請聯系我們
